Kakav je uticaj T-elika od legiranog čelika na brzinu protoka fluida?

Kakav je uticaj T-elika od legiranog čelika na brzinu protoka fluida?

Kao dobavljač majica od legiranog čelika, imao sam bezbroj detaljnih razgovora sa kupcima, inženjerima i stručnjacima iz industrije o jedinstvenim svojstvima i primjeni majica od legiranog čelika. Jedna ponavljajuća i fascinantna tema je kako ovi T-ovi utječu na brzinu protoka tekućine.

Osnove toka fluida u cevnom sistemu

Prije nego što se udubimo u specifičnosti čahure od legiranog čelika, bitno je imati osnovno razumijevanje protoka tekućine u cijevi. U jednostavnoj ravnoj cijevi, protok fluida se može opisati korištenjem dobro poznatih principa kao što su Hagen-Poiseuilleov zakon za laminarni tok ili Darcy-Weisbachova jednačina za turbulentno strujanje. Brzina fluida u pravoj cevi određena je faktorima kao što su razlika pritiska u cevi, prečnik cevi i viskozitet fluida.

Međutim, kada u sistem uvedemo čelik od legiranog čelika, situacija postaje složenija. Čajnik od legiranog čelika je vrsta cijevne spojnice koja ima strukturu u obliku slova T. Omogućava fluidu da podijeli ili kombinuje tokove na spoju. Ove majice su napravljene od legiranog čelika, koji je kombinacija željeza s drugim elementima poput kroma, nikla i molibdena, što im daje povećanu čvrstoću, otpornost na koroziju i izdržljivost u usporedbi s običnim čelikom.

Utjecaj na podjelu toka

Kada tekućina dostigne trojnicu od legiranog čelika i protok se podijeli, to utiče na brzinu fluida u svakoj grani. Prema principu očuvanja mase, maseni protok koji ulazi u T mora biti jednak zbiru masenih brzina koje izlaze iz T-a. Ako su površine poprečnog presjeka grana različite, brzine fluida u granama će varirati.

Na primjer, razmotriteBlack Pipe Teegdje glavna cijev ima relativno veliku površinu poprečnog presjeka, a dijeli se na dva manja kraka. Kako tekućina ulazi u T-e, ukupna površina dostupna za protok se naglo mijenja. Fluid će se preraspodijeliti između grana na takav način da se sačuva protok mase. Ako je površina poprečnog presjeka jedne grane upola manja od druge, uz pretpostavku da gustoće ostanu konstantne, brzina fluida u grani manje površine bit će veća od one u grani veće površine.

Ova promjena brzine ima nekoliko implikacija. U industrijskim primjenama, veća brzina u cijevi može dovesti do povećanih gubitaka zbog trenja. Darcy-Weisbachova jednadžba pokazuje da je gubitak glave uslijed trenja proporcionalan kvadratu brzine fluida. Dakle, u ogranku trojnice od legiranog čelika s većom brzinom, bit će više energije raspršene kao toplina zbog trenja između fluida i stijenke cijevi.

Kombinacija protoka

Kada tekućina teče iz dvije ili više grana u glavni dio čahure od legiranog čelika (kombinacija protoka), situacija je također zanimljiva. Dolazeći tokovi fluida iz različitih grana imaju svoje brzine i smjerove. Na spoju T-a, ovi tokovi međusobno djeluju, a konačna brzina kombinovane tekućine u glavnoj cijevi određena je impulsom dolaznih strujanja.

Uzmimo1 Inch Water Line Teekao primjer. Ako se dva toka vode različitih brzina spajaju na T-u, impuls svake struje (koji je proizvod mase, brzine i smjera) igra ključnu ulogu. U idealnoj situaciji, ako dva ulazna toka imaju istu gustoću i jedan tok ima veću brzinu, dok drugi ima manju brzinu, kombinovana brzina fluida u glavnoj cijevi bit će negdje između ove dvije brzine, ponderisana masenim protokom pojedinačnih tokova.

Međutim, u stvarnim scenarijima postoje dodatni faktori. Turbulencija se često stvara na spoju dok se dva toka miješaju. Ova turbulencija može uzrokovati dalje promjene u profilu brzine fluida. Struje velike brzine mogu uzrokovati vrtloge i vrtloge, što može poremetiti nesmetani protok kombinovane tekućine. Ovi poremećaji mogu dovesti do povećanih gubitaka glave i neravnomjerne raspodjele brzine po poprečnom presjeku glavne cijevi.

Dizajn i njegov utjecaj na brzinu protoka

Dizajn čahure od legiranog čelika takođe ima značajan uticaj na brzinu protoka fluida. Na primjer, radijus zakrivljenosti na uglovima T-a može utjecati na ponašanje protoka. Tee sa većim radijusom zakrivljenosti na uglovima će rezultirati glatkijim prelazom protoka u poređenju sa T-kom sa oštrim uglovima.

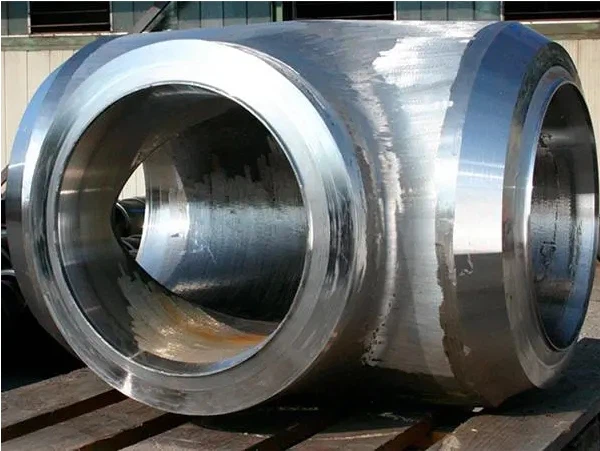

AČeono zavareni spojni spojse često preferira u sistemima u kojima je potreban aerodinamičniji protok. Glatki zavar i nedostatak naglih promjena u stijenci cijevi pomažu u smanjenju turbulencije. Kada je protok manje turbulentan, raspodjela brzine po poprečnom presjeku cijevi je ravnomjernija, a ukupni pad tlaka u sistemu je smanjen.

Važan je i ugao pod kojim su grane pričvršćene na glavnu cijev. U standardnom T-u od 90 stepeni, tekućina doživljava nagliju promjenu smjera u poređenju sa T-om sa manjim uglom grananja. Manji ugao grananja omogućava fluidu da postepeno mijenja svoj smjer, što može dovesti do stabilnijeg protoka i manjeg poremećaja profila brzine.

Praktične primjene i razmatranja

U mnogim industrijskim primjenama, razumijevanje utjecaja T-elika od legiranog čelika na brzinu protoka tekućine je ključno. U postrojenju za hemijsku preradu, na primjer, neophodna je precizna kontrola brzine fluida kako bi se osiguralo pravilno miješanje hemikalija. Ako je brzina u jednoj grani tee previsoka, to može uzrokovati neravnomjernu raspodjelu reaktanta, što dovodi do nepotpunih reakcija ili stvaranja neželjenih nusproizvoda.

U vodovodnom sistemu, pravilno upravljanje brzinom tečnosti je od suštinskog značaja da bi se sprečio vodeni čekić, pojava u kojoj nagle promene brzine fluida stvaraju skokove pritiska u cevima. Korištenje odgovarajućeg legiranog čelika s odgovarajućim dizajnom i veličinom može pomoći u ublažavanju ovih problema.

U industriji nafte i plina, gdje se odvija transport tečnosti velikih razmjera, čepovi od legiranog čelika se u velikoj mjeri koriste. Sposobnost predviđanja i kontrole brzine protoka fluida je od vitalnog značaja za efikasan rad i sigurnost. Protoci velike brzine mogu uzrokovati eroziju zidova cijevi, posebno u područjima blizu T spojeva. Pažljivim odabirom čahure od legiranog čelika i optimizacijom dizajna sistema, operateri mogu minimizirati rizik od erozije i produžiti vijek trajanja cijevnog sistema.

Zaključak

Kao dobavljač čahure od legiranog čelika, iz prve ruke sam svjedočio važnosti ovih spojnica u širokom spektru primjena za rukovanje tekućinama. Utjecaj T-kombina od legiranog čelika na brzinu protoka fluida je višestruki fenomen na koji utječu faktori kao što su cijepanje protoka, kombinovanje protoka, dizajn T-a i specifični zahtjevi primjene.

Bilo da ste uključeni u industrijsku proizvodnju, vodoinstalaterstvo ili energetski sektor, razumijevanje kako čelik od legiranog čelika utiče na brzinu protoka tekućine može dovesti do efikasnijih, pouzdanijih i isplativijih operacija. Ako razmišljate o korištenju čepova od legiranog čelika u svom projektu i trebate više informacija o tome kako se mogu optimizirati za vaše specifične potrebe protoka tekućine, pozivam vas da se obratite. Spreman sam podijeliti svoju stručnost i pružiti visokokvalitetne majice od legiranog čelika koje zadovoljavaju vaše zahtjeve. Hajde da započnemo razgovor o vašem projektu i zajedno pronađemo najbolja rješenja.

Reference

1. White, FM (2016). Fluid Mechanics. McGraw - Hill Education.
2. Pinder, GF (2001). Hidrologija podzemnih voda. Prentice - Hall.
3. Munson, BR, Young, DF, & Okiishi, TH (2009). Osnove mehanike fluida. Wiley.
