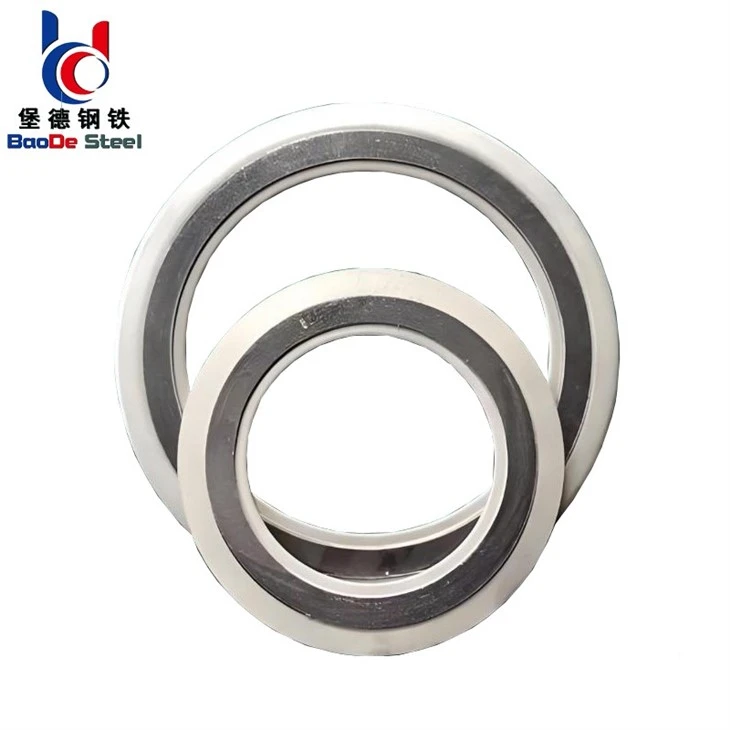

BRTVA SPIRALNA RANA PREMA ASME B16.20
Spiralni-zaptivka je kompozitni zaptivni element napravljen od naizmjenično spiralno namotanih traka od nehrđajućeg čelika sa fleksibilnim materijalima kao što su grafit i PTFE, pri čemu su oba kraja pričvršćena točkastim zavarivanjem. Prvenstveno se koristi za prirubničke spojeve u industrijama kao što su naftna, hemijska i elektroenergetska
Standard: ASME B16.20
Materijal unutrašnjeg prstena: meko željezo, nehrđajući čelik, 304,316,304L,316L ugljični čelik itd.
Materijal vanjskog prstena: meko željezo, nehrđajući čelik, 304,316,304L,316L ugljični čelik itd
Namotaj: nerđajući čelik, 304,316,304L,316L ugljenični čelik itd
Punilo: grafit
Veličina: 1/2" -24" klasa 150, klasa 300, klasa 600, klasa 900, klasa 1500, klasa 2500,
Broj zvona: R-11 - R-79
Zaptivka sa spiralnom namotanom strukturom je podijeljena na osnovni tip, tip unutrašnjeg prstena, tip vanjskog prstena i tip unutrašnjeg i vanjskog prstena. Unutarnji i vanjski prstenovi su izrađeni od nehrđajućeg čelika kao što su 304 i 316, koji može poboljšati brtvljenje i pozicioniranje. Pogodan je za srednje i niskotlačne površine žljebova sa čepom, ravne ili konkavne konveksne prirubnice. Ova zaptivka ima strukturu čelične trake u obliku V- ili W- oblika, sa opsegom radnog pritiska manjim ili jednakim 25MPa, i pogodna je za opremu kao što su izbočene prirubnice i izmjenjivači topline. Nemetalni materijali za punjenje uključuju fleksibilne grafitne trake, azbestne trake, itd. Debljina nemetalnih traka je 0,3-1,0 mm, što je u skladu sa domaćim i stranim tehničkim standardima kao što su ASME B16.20 i HG/T20610
Postoje četiri oblika spiralne zaptivke:
Osnovni tip A metalna spiralna zaptivka
Metalna spiralna zaptivka sa unutrašnjim prstenom B
Metalna spiralna zaptivka sa vanjskim prstenom C
Opremljen unutarnjim i vanjskim prstenom D metalne spiralne zaptivke.
Predstavljanje proizvoda za zaptivanje spiralne rane
Spiralno namotana zaptivka je najelastičnija brtva među polumetalnim zaptivnim zaptivkama. Strukturna gustoća spiralno namotane brtve može se napraviti prema različitim zahtjevima za silom zaključavanja, a maksimalni stupanj kompresije kontrolira se unutarnjim i vanjskim čeličnim prstenovima. Preciznost površine zaptivne površine prirubnice u kontaktu sa spiralno namotanom brtvom nije visoka.
Osnova za unutrašnje i vanjske prstenove je zaptivna površina prirubnice. Za ravne i izbočene prirubnice koriste se spiralno namotane brtve sa unutrašnjim i vanjskim prstenovima. Unutrašnji prsten se uglavnom koristi za ojačanje, dok se vanjski prsten uglavnom koristi za pozicioniranje. Nakon što vanjski prečnik vanjskog prstena dostigne vijak, srednji dio za zaptivanje se može poravnati, čime se može postići dobar efekat brtvljenja. Dakle, postoje unutrašnji i vanjski prstenovi.
